無負壓變頻供水設備之負壓消除型供水設備工作原理：

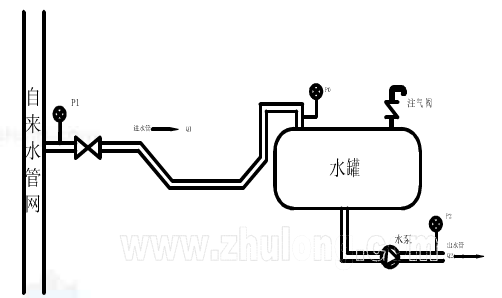

　　無負壓變頻供水設備進水管從水罐上部注水入罐。罐頂裝有一個注排氣閥，它具有在滿水時關閉，在罐內產生負壓或水位下降時打開閥門補入大氣的作用，所以也被稱為“真空消除器”“真空補償器”等。該類裝置有浮子、浮球等機械式、有靠電接點真空表或水罐水位接點控制電磁閥啟閉的電動式等方式各異，名稱標新的很多品類。在水罐注滿水時此閥閉緊，此時水罐為承壓的密閉容器，可視為管路上增加了一個有突然放大和突然縮小局部阻力損失的異徑管。罐底連接至水泵進水口，并建立了水泵出水口的靜水頭。

　　無負壓變頻供水設備運行有如下三種工況：　　

(1)管流靜止狀態：水泵停轉時

　　Q1=Q2=0

　　P1=P0=P2

　　式中Q1-進水管流量

　　Q2-出水管流量

　　P1-自來水管網壓力

　　P0-進水口壓力�蠵0≈水罐內壓力

　　P2-出水管壓力

(2)管流為連續流狀態：水罐滿水時

　　Q1=Q2=用戶使用流量

　　P0=P1-SQ1

　　P2=P0+△H

　　式中S-進水管路阻力特性系數

　　△H-水泵作功揚程

　　此時管流可視為連續性非恒定流。水泵依據用水流量的變化而變速運轉，自動改變揚程P2和流量Q2滿足用水需求。進水管流符合不可壓縮流體穩定流動的連續性方程式特征，故Q1=Q2�赃M水口壓力P0可疊加到水泵揚程上利用。所疊壓力是隨流量而變的變量而非定量，更不是管網上的壓力P1。在無負壓變頻供水設備節能計算和設計選泵時應考慮此數學關系。

　　(3)管流分離狀態（水罐接通大氣時）

　　Q1

　　P0≈0(5)

　　P2=△H

　　當用水流量增大，水泵升速追隨，致使Q2>Q1，此時由于水罐補水△Q=Q2-Q1，使罐內水位下降，導致管流拉斷，破壞了連續性流態而產生負壓。若無負壓變頻供水設備罐頂上的注氣閥在負壓生成后可及時打開補入大氣，則使水罐變?yōu)榱碎_口容器。這時的進水流量Q1為管網壓力P1和管路阻力特性決定的最大能力流量�沂秦搲何�水的臨界流量。水泵此時工況為雖無吸程也無疊壓的水池取水方式，出水則是以設定的恒壓控制線控制水泵轉數的傳統變頻供水方式。形成了出水管流與進水管流不相關的連續性流態，向用戶正常供水。
